主動發光標志技術參數
一、合格證明：
符合國家標準《LED 主動發光道路交通標志》（GB/T31446）和行業標準《內部照明標志》（JT/T750）技術要求，并取得國家交通安全設施質量監督檢驗中心出具的依據該標準的《檢測報告》；或獲得合格產品制造商針對本項目的有效授權書。
二、參照標準：
1.標志版面的文字圖形等信息內容依據設計圖紙或國家標準GB5768.2《道路交通標志》的相關要求。
2.主動發光部分參照行業標準《內部照明標志》（JT/T750）技術要求
3.支撐結構依據國家標準GB/T23827《道路交通標志板及支撐件》的相關要求。
4.環境溫度適用等級：B級-40℃～+50℃（根據地理區域選配：A級-20℃～+55℃；C級，-55℃～+45℃）。
三、組成結構：
主要由標志牌、機箱、配件組成
1.標志牌主要由鋁合金機箱、發光源、透光材料、反光膜等組成。
①采用鋁合金板材、鋁合金型材等通過焊接/鉚接制作的箱體，半透式主動發光標志整體厚度≤65mm，全透式主動發光標志整體厚度≤65mm（不含固定框架結構及電源盒），防水防塵措施等級符合IP55要求。
②發光源：光源采用直下式LED背光源，光源距離面板距離≥25mm，保證標志表面無陰影且發光均勻，無LED顆粒光斑;貼片式LED規格為3.5*2.8mm；
③透光材料：發光部分采用PC合金透光材料，透光率達到90%以上，拉伸屈服強度≥60MPa，邵式硬度≥80D，熱變形溫度（1.8MPa）≥135℃,線膨脹系數（-30℃～+30℃）≤3.5*10。
④反光膜：標志表面文字圖形采用型微棱鏡反光膜，發光部分反光膜透光率達到20%以上。
⑤亮度指標：標志信息透光顯示的亮度指標：白色≥300cd/m2，黃色≥150cd/m2，紅色≥50cd/m2，綠色≥50cd/m2，藍色≥35cd/m2，棕色≥28cd/m2。⑥正常夜間有效動態視認距離≥200米，靜態視認距離≥250米。
⑦工作電壓：標志牌輸入電壓為低壓直流電，一般是DC24V（整體功率較小可選擇DC12V，整體功率較大可選擇36V）
2.機箱：機箱為發光標志主要控制部分，內含電源、保護裝置、控制器、接線端子燈。光控程序：光敏控制模塊：控制單元能根據標志周圍面光照強度，自動開啟/關閉標志發光單元。
3.配件：主要是熱鍍鋅抱箍或不銹鋼扎帶、戶外電纜等。配件一般由施工方根據現場情況配套。戶外電纜采用耐老化直徑≥2.5平RVV電纜，電纜需從桿件內部穿過，裸露外面的需套保護管。
四、其他：
1.后期維護:支持在不拆卸標志前提下進行維護；標志整體重量≤22KG /㎡，設計使用壽命7～10年（不含易損電子元器件）。
2. 警告、禁令、小型指示（＜2㎡）標志可采用全透式（市電供電）。因有機材料熱脹冷縮特性明顯，在晝夜溫差超過30°時，透光材料尺寸較大時會嚴重變形（約5mm/m的伸縮量），形成凸起或凹陷，整體為波浪，因此戶外大型標志（隧道內除外）不能采用全透式。
3. 指路標志、車道指示標志宜采用市電半透式，供電方式宜采用市電供電，不建議采用太陽能供電。

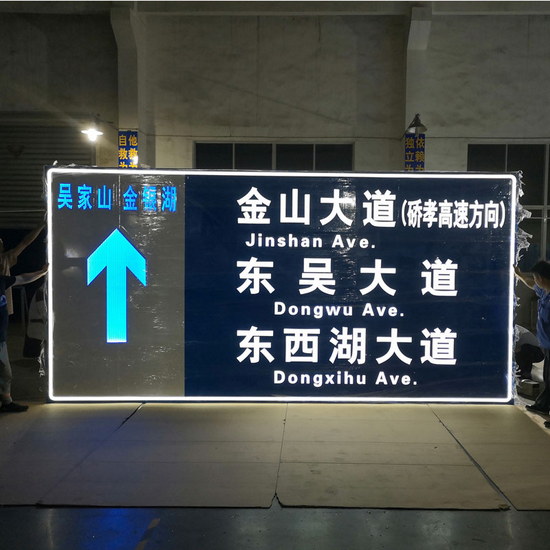

4.半透式為文字圖案信息主動發光，底板不發光；全透式為文字圖案信息主動發光，底板也主動發光。
